關(guān)于電梯鋼絲繩的報(bào)廢與更換

特別需要注意下列幾點(diǎn)：

(1)  鋼絲表面雖未受任何損傷，但斷絲根數(shù)達(dá)到表中對(duì)應(yīng)數(shù)字者應(yīng)報(bào)廢；

(2) 鋼絲表面磨損或腐蝕占直徑的30%時(shí)，即使斷絲數(shù)為0亦應(yīng)報(bào)廢;

(3) 表面磨損百分?jǐn)?shù)已達(dá)到，而對(duì)應(yīng)的斷絲數(shù)未達(dá)到者不報(bào)廢;

(4) 電梯鋼線繩出現(xiàn)斷股時(shí)應(yīng)報(bào)廢;

(5) 電梯鋼線繩為同向捻繞時(shí)，其容許的電梯鋼絲斷裂根數(shù)為表中數(shù)值的一半;(6)捻距的估算：一般以6.5倍繩徑為一捻距，如8X(19)西魯式鋼絲繩8股Φ16mm的捻距約為6.5×16mm=100mm;

(7) 電梯鋼絲繩直徑減少10%應(yīng)報(bào)廢；

(8) 電梯鋼絲繩表面有嚴(yán)重銹蝕、發(fā)黑、斑點(diǎn)、麻坑以及外層鋼絲松動(dòng)，必須立即更換;

(9) 更換電梯鋼絲繩時(shí)，同組的各電梯鋼絲繩要一同更換;

(10)使用中，若發(fā)現(xiàn)內(nèi)部的潤(rùn)滑油被擠出有如流汗現(xiàn)象時(shí)，表示電梯鋼絲繩已達(dá)超載狀態(tài)，發(fā)生此現(xiàn)象要立即檢查，找出原因必要時(shí)應(yīng)更換新繩;

(11)保持電梯鋼絲繩的清潔，若發(fā)現(xiàn)表面有沙土等污垢，應(yīng)用煤油擦干凈(嚴(yán)禁用汽油);

(12)對(duì)鋼絲直徑不等的鋼絲繩，斷絲數(shù)是指細(xì)絲而言，一根粗絲相當(dāng)于1.7根細(xì)鋼絲。

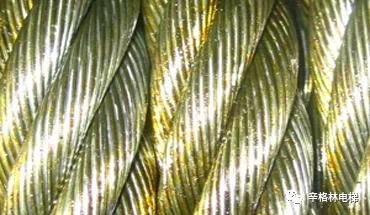

l 鋼絲繩的潤(rùn)滑

　　一般來(lái)說(shuō)，在曳引輪直徑較大，溫度干燥的使用場(chǎng)所，鋼絲繩使用3～5年自身仍有足夠的潤(rùn)滑油，不必添加新油。但不管使用時(shí)間多長(zhǎng)，只要在電梯鋼絲繩上發(fā)現(xiàn)生銹或干燥跡象時(shí)，必須加潤(rùn)滑油。

 l 潤(rùn)滑方法

A. 在鋼絲表面用鬃刷逆鋼絲繩運(yùn)行方向均勻薄涂一次專用的ET稀釋型電梯鋼絲繩脂，或者使用20號(hào)機(jī)油，這種方法的好處是簡(jiǎn)便，不用加熱，涂敷方便，但應(yīng)注重澆油時(shí)不可太多，繩表面能有輕微的滲透潤(rùn)滑即可。不能涂抹鈣基潤(rùn)滑脂。

B. 加熱涂敷。先用鋼絲刷子刷去繩上的污垢和殘留物，并用煤油清擦(嚴(yán)禁用汽油清洗)，將潤(rùn)滑油(石墨和凡士林的混合物)加熱到80℃以上涂敷。對(duì)鋼絲繩潤(rùn)滑要適度，表面不能敷油太多。否則，曳引力降低，嚴(yán)重時(shí)平衡不了負(fù)載力矩，出現(xiàn)電梯運(yùn)行失控，造成電梯沖頂、蹾底事故;電梯鋼絲繩在輪槽打滑，如同拉鋸，嚴(yán)重磨損繩槽和鋼絲繩本身。

 2 潤(rùn)油滑應(yīng)具備的特征

不帶酸、堿，不含水份，不吸濕氣;在大氣中不易干燥，低溫時(shí)不硬化(龜裂)，高溫時(shí)不流失;具有適當(dāng)粘度，以免電梯鋼絲繩運(yùn)轉(zhuǎn)時(shí)甩油;具有足以滲到電梯鋼絲繩、絲股間及繩芯的特性。

值得注意的是：制成后不能立即使用，需施加一定拉伸載荷，經(jīng)一定時(shí)間強(qiáng)制產(chǎn)生初期延伸狀態(tài)的鋼絲繩。經(jīng)預(yù)拉伸，鋼絲繩直徑略變細(xì)成為穩(wěn)定狀態(tài)，耐久性增加，實(shí)質(zhì)彈性系數(shù)提高。電梯部件中，預(yù)拉伸鋼絲繩為較佳選擇。

辛格林電梯均采用預(yù)拉伸型鋼絲繩，運(yùn)行時(shí)受力更均勻，使用壽命相對(duì)于無(wú)預(yù)拉伸型鋼絲繩顯著提高，辛格林電梯，與您安全同行！
